YJ型（xíng）呋喃樹脂與許多熱塑性和熱固性樹脂有很好的混容性能，因（yīn）此可與環氧樹脂（zhī）或酚醛（quán）樹脂混合來加以改性。固化後的呋喃樹脂耐強酸(強氧化性（xìng）的硝酸和硫酸除外)、強堿和有機溶劑（jì）的侵蝕，在高溫下仍（réng）很穩定。呋喃樹脂主要用作各種耐化學腐蝕和耐高（gāo）濁的材料。
(1)耐化學腐蝕材料呋（fū）喃樹脂可用來製備防腐蝕的膠泥，用作化工設備襯裏或其它耐腐材料。
(2)耐熱材料呋喃玻璃（lí）纖（xiān）維增強（qiáng）複合材料的耐熱（rè）性比一般的酚醛玻璃（lí）纖維增強複合材料高，通常（cháng）可在150℃左右長期（qī）使用。
(3)與環氧樹（shù）脂或酚醛樹脂混合改（gǎi）性將呋喃樹脂與環氧樹脂或酚醛樹脂混（hún）休整使用，可改進呋喃玻璃纖（xiān）維增強複合材料（liào）的力學性能以及製備時的工藝（yì）性能。這（zhè）類複合材料已廣泛用來製備化工反應（yīng）器（qì）的攪拌裝置、貯槽（cáo）及管道等化工設備。
YJ型呋喃液 YJ型各種粉料
外（wài）觀：棕黑色液體 外觀：均勻粉料
粘度：(塗—4粘度計)20-30秒 硬化時間：不大（dà）於12小時
密度：不（bú）小於1.18克/厘米³ 體積*性：合格（gé）

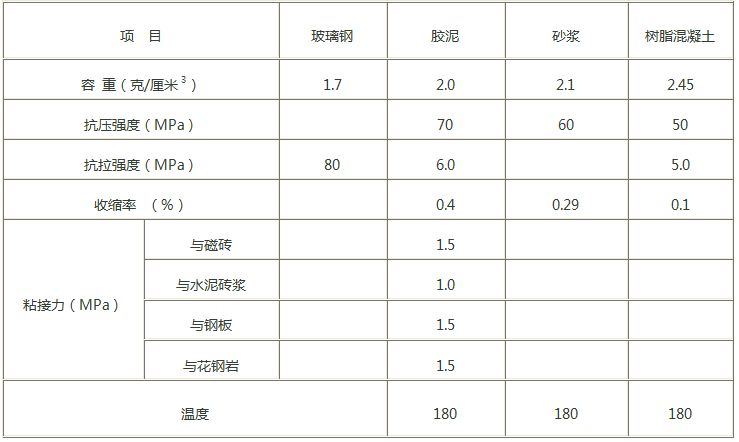

一、YJ型（xíng）呋喃樹脂材（cái）料主要技術指標

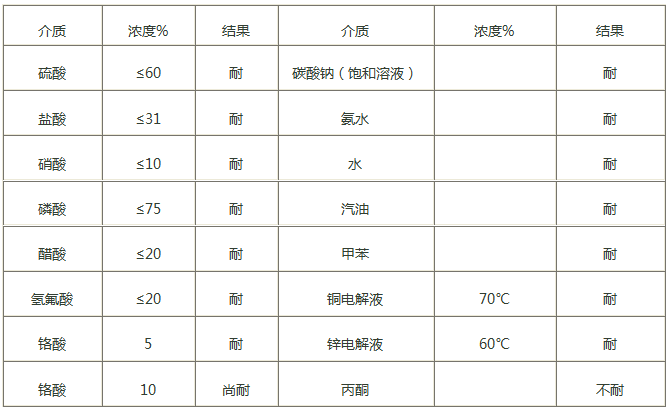

二、YJ主要耐腐蝕性能
三、 施工方法及驗收規格：
施工配比：呋喃樹（shù）脂：呋喃粉=1：3，本產品具有（yǒu）合適（shì）的施工（gōng）稠度，良好的和易性，操作簡單，易於施（shī）工，保證質量，施工方法和驗收規格，遵守現行的呋喃（nán）樹（shù）脂防腐蝕工程技術規範CECS01：1988，建築防（fáng）腐蝕工程施工（gōng）及驗收（shōu）規範GB50212-91，工業建築防腐蝕設計規範GB50046-95。
呋喃樹脂膠（jiāo）泥具有良好的耐酸、耐（nài）堿和耐熱性（xìng）能。但若施工（gōng）不當，則達不到預期效果。
膠泥施工的環境溫度以20℃左右為佳，***低不得低於10℃，若（ruò）低於10℃是（shì）應采（cǎi）取適當的（de）保溫措（cuò）施。襯砌用（yòng）耐酸塊材的質量*符合設計要求，有關施工（gōng）質量（liàng）要求，應遵守理行施工規定。膠泥的施工方法如下：
1、基層要求
施工呋喃樹（shù）脂膠泥的基層應當堅實、牢固平整和整體性好（hǎo）、對鋼材或混凝（níng）基層（céng）應作適當的防腐蝕隔離層。防腐蝕（shí）隔離層應（yīng）作在幹燥堅實、平整（zhěng）的基層上（shàng），並與基層結合牢（láo）固，無起鼓脫層等質量（liàng）缺陷。常用的隔離層為：
(1)耐腐蝕橡膠
(2)環氧或樹脂（zhī）玻璃鋼
(3)環氧或樹脂塗層
若為玻璃鋼或塗層時（shí），在施工***後一道（dào）麵層以後，表麵稀撤一層0.5-1.5毫米（mǐ）的（de）砂粒。在（zài）塊材襯砌（qì）施工前，在隔離層的平麵處應抹一層厚1-2毫米的呋喃樹脂膠泥底層。
2、膠泥拌製
拌料可以使用清潔、幹燥和無油汙的鐵皮容器（qì），膠（jiāo）泥要隨拌隨用，不（bú）可一次拌料過（guò）多。拌料時按規定比例取呋（fū）喃（nán）液和呋喃粉，將粉倒入呋喃液內（nèi），用人工或機械攪拌至無幹（gàn）粉存放時，再繼續拌（bàn）和一分鍾，以保證拌料均勻。
拌（bàn）製好的膠泥應在45分鍾內用完，如發現有凝結現象時不得繼續使用。
3、打底（dǐ）層施（shī）工
為保（bǎo）護（hù）隔（gé）離（lí）層，對平麵部分應作（zuò）膠泥打底，膠泥打（dǎ）底（dǐ）層可用抹刀（dāo）將膠泥1-2毫米厚度均勻攤鋪在基層上（shàng），然後用抹刀壓實抹平，抹平時要注意（yì）抹刀（dāo）表麵經常保持幹淨，不（bú）要粘有膠泥，待膠泥固化（huà）以後，可（kě）進行襯砌（qì）施（shī）工。
4、襯砌施工
襯砌用的塊材應清理幹淨，表麵不得有浮灰（huī）。必要時應用水洗，幹燥以後使用。
塊材襯（chèn）前砌宜先進行試排，襯砌順序應由底往高，先地坑、地溝後（hòu）麵、踢腳板。在陰陽角處，立麵塊（kuài）材應壓（yā）住平（píng）麵塊材，塊長了之間應錯（cuò）縫（féng）。
膠泥施工采用揉擠法，基層與塊（kuài）材應兩麵（miàn）打灰，保證灰縫結合層（céng）飽滿密實。灰縫厚度為3-5毫米，襯砌天然石（shí）材時以8-15毫米為宜。
在襯砌時采（cǎi）用指定厚度的耐酸墊片，或其它方（fāng）法以保證結合層灰縫寬度和厚（hòu）度。
在襯砌完成一部分以（yǐ）後，在膠泥未終凝（níng）以前，用勾縫刀及（jí）時將（jiāng）灰縫填實勾平、勾光。
5、勾縫施工
勾縫是指用水玻璃或其它膠泥襯，砌留（liú）出適當（dāng）的灰縫用呋喃樹脂膠泥勾縫。勾縫深（shēn）度為5-25毫米，寬度為8-15毫米，天然石材的深度可大（dà）於25毫（háo）米，寬（kuān）度可大於（yú）10毫米。
對水玻（bō）璃膠泥襯砌的（de）勾縫（féng），在勾縫前可用10%鹽酸作一次酸化處理，待表麵幹燥以後進行勾縫施工。勾縫時，縫內應幹淨（jìng）不允許有（yǒu）汙物。
勾縫施（shī）工*保證密實和灰縫表麵平整、光滑。
6、養（yǎng）護
YJ呋喃樹脂膠泥在空氣中養護。20℃時養護14天後（hòu）可以使用，也可以養護一天後在40℃時保持4小時，60℃時保持22小時，待冷（lěng）卻至室溫使用。
7、膠泥用量(參考（kǎo）表)
打底(1.5毫米厚)3.0公斤（jīn）/米（mǐ）2
結合層(5毫米厚)12.0公斤/米（mǐ）2
灰縫(截麵15×8毫米)0.24公斤/米2
8、*防護
施（shī）工中應（yīng）注意通（tōng）風，在密閉所或通風不良處施工時，*有機械通風和排風設施。皮膚與膠泥和樹脂接觸時，可用（yòng）丙酮，*在通風出清洗，丙酮用（yòng）量不可過多。
施工人員應穿戴防護用品（pǐn），如手套、口罩等。施工現場不得有明火。
聯係人;薑新鳳 18639903882
