產品簡介

　　KP1耐酸膠泥由KP1耐酸粉料和水玻璃組（zǔ）成,具有獨特的泡脹性及較好的化學穩定性,既耐（nài）各種（zhǒng）強（qiáng）酸（suān）介質（zhì）,又耐各種稀酸介質,對有機溶劑及酸性鹽類、雙氧水等氧化性介質都有良好（hǎo）的防腐性能，同時具有較好的抗水（shuǐ）性（xìng）。KP1耐（nài）酸（suān）膠泥是經分析進口HB膠泥和其它國產矽質膠泥研（yán）製生產所得，是一種價廉物（wù）美的耐溫、耐壓（yā）、耐酸的預應力（lì）膠泥。

產（chǎn）品用途

　　KP1耐酸膠泥廣泛應用於（yú）石油、化工、冶金、農藥、食品、紡織、發酵（jiào）水解（jiě）、酸洗等工業部門的反應釜、水解鍋、蒸煮鍋、貯罐、塔、地溝、地坪、電解槽、槽車等（děng）防腐蝕工（gōng）程搪砌襯裏（lǐ）和混（hún）凝土（tǔ）澆注。

KPI耐酸灰品質指標

　　1外觀：粉（fěn）狀、淺灰色、無硬塊、無雜質（zhì）；

　　2水分：<0.3；

　　3固化劑含量：6.5±0.5%；

　　4容量：大約1.42g/cm3

化（huà）學及物理性能

　　1KPI耐酸膠泥對各種濃度（dù）介質的耐腐蝕化學性能。

　　2物理性能

　　KPI耐酸（suān）膠泥，調配均勻後應在30分鍾內施工，施工（gōng）硬化後的膠泥經7天保養（20℃±2℃），酸化處理後，其物理性能可達到下列指標：

　　耐（nài）壓強度：﹥ 35Mpa              抗（kàng）折強度（dù）：﹥ 3.0Mpa

　　粘合強度：﹥ 3.0Mpa             吸 油 率：﹤8%

　　收 縮 率：﹤4.8‰               泡 脹（zhàng） 率：約（yuē）0.43‰

　　彈性模量：約1.96×104           耐 溫 性：﹤700℃

　　熱膨脹分數：約5.9×108（50℃-200℃）

KPI耐酸膠泥的調製

　　用KPI耐酸灰（含固化劑）與水玻璃按2.4-2.6：1（重（chóng）量（liàng）化）調製膠泥。具體操作方法；將稱取好的KPI耐酸灰（含（hán）固化劑）倒入預先（xiān）稱好的水玻璃中，進行充分攪（jiǎo）拌，直至調和均勻為止，用攪拌機調和需2分鍾左右，人工調和為3-5分鍾。

　　調好的膠泥會在大（dà）約30分（fèn）鍾左右凝固（50℃），故每次調劑量不得（dé）超過30分鍾內使用的數量，調製好（hǎo）的膠泥稠度應達到295±10（瀝青針測定儀（yí））。

　　水玻璃的規格要求：模數：2.6-2.8；波美度：42-46Be

　　搪砌使用現場溫度：20℃-35℃

耐酸膠（jiāo）泥施工後的（de）保養及酸處理

　　KPI耐酸膠泥搪砌的各種耐酸（suān）襯裏必須在溫度高於（yú）15℃的（de）環境中幹燥（zào）、保養14天以上，或在溫度20℃-35℃的環境中保養5-7天。養護後進行刷酸處理：用33%酒精（jīng）鹽酸溶液（濃鹽酸：酒精：1：3容積比）連續刷灰縫二遍。

KPI耐酸沙漿和KPI耐酸混凝土

　　KPI耐酸沙（shā）漿和KPI耐酸混（hún）凝（níng）土是在KPI耐酸膠泥的基礎應（yīng）用和發展起來的耐（nài）酸耐熱係列產品，其耐（nài）酸腐蝕化學性能和KPI耐酸膠泥相同，並（bìng）具有較（jiào）高（gāo）的機械性（xìng）能和較好的化學穩定性。

　　KPI耐酸沙漿和KPI耐酸混凝土，適（shì）用（yòng）於地坪、槽罐、花崗石麵等耐酸防腐工程，具有良好的耐水性（xìng）和抗滲性。

　　其配合比和物理力學性能見表1和表2

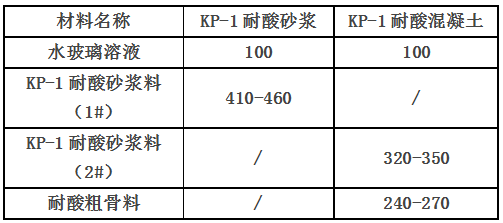

　　表1  KPI耐酸沙漿、耐酸混凝土的材料配合比

　　注：1、KPI砂漿（jiāng）料2#專為（wéi）混凝土所用：

　　2、粗骨料可根據工程需要進行（háng）選擇，並可按照用戶要求的粒度提供；

　　3、KPI砂漿1#、2#均已包括有（yǒu）固化劑；

　　4、表格中的配比，客戶也可根據工程需要作調整。

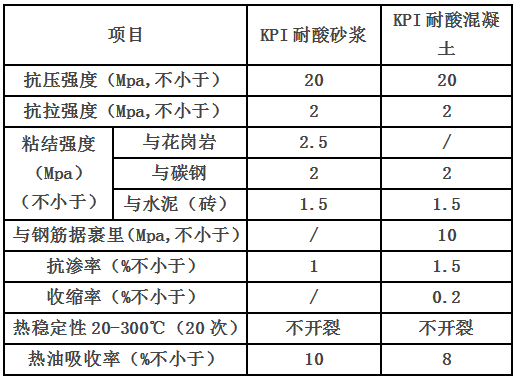

　　表2 KPI 耐酸砂（shā）漿、KPI耐酸混凝土的物理力學性能（néng）
